Vous allez apprendre à :

  • utiliser ASRI Édu + une wimote (manette de jeu) + un vidéo-projecteur, pour obtenir un OpenTbi tnwii (tableau blanc interactif)
  • fabriquer des stylets très économiques (crayons infrarouges)



Installation des logiciels

C'est assez simple :

  1. installer java (via l'installeur d'applications populaires ou l'espace de téléchargement : projets_alainb)
  2. charger le fichier wiimote3.sfs (disponible sur l'espace de téléchargement : projets_alainb)
  3. relancer le serveur X
  4. se rendre dans /root/my-applications/WiimoteWhiteboard/ et faire glisser WiimoteWhiteboard.sh sur le bureau
  5. éventuellement renommer ce raccourci et fixer un icône
  6. pour activer le tnwii il suffit de cliquer sur cet icône

Remarques : les procédures 1 2 3 sont également à effectuer sur la version asri serveur (cf. discussion ASRI Édu serveur sur le forum), cette version est celle que j'utilise avec le tnwii. Elle comporte un clavier virtuel, le programme 'Pylote' qui tourne sous wine pour pouvoir utiliser les outils de géométrie, le gestionnaire d'étiquettes virtuelles (accessible en cliquant sur firefox ) qu'on peut utiliser dès la petite section avec un tnwii.



Utilisation du tnwii

Quelques conseils...

Wiimote et stylet : où les positionner ?

Le faisceau de la wiimote doit capter les infra rouges émis par le stylet et le scripteur doit en tenir compte, donc le stylet ne doit pas être tenu trop orthogonalement donc position légèrement différente d'un crayon velleda. Le scripteur doit adopter une position compatible à la fois avec la position de la wiimote, du faisceau lumineux et du public... Comment faire en sorte de réduire les problèmes qui vont avec ces 3 paramètres (2 si on travaille sans public) ?

Solution(s)

  • Pratiquer, pratiquer et pratiquer encore ...
  • Utiliser 2 wiimotes augmente les possibilités de position compatible et permettra à des gauchers comme des droitiers de tirer profit de cet équipement .



Quel stylet avec quelle diode proposer ?

Une bonne adresse pour faire son choix  http://www.prtice.info/?voir=tnwii_fabrication_stylet#stylet_sem



Problème de l'éclairage et des rideaux (ou stores)

Avec du soleil, impossible de travailler avec une wiimote car elle capte les infrarouges naturels. (les symptômes : perte de contrôle du pc, ouverture de fenêtres alors qu'on a rien fait). Des lampes halogènes peuvent causer les mêmes soucis.

Solution(s)

  • Eteindre la wiimote pour reprendre le contrôle du pc, obtenir une situation d'éclairage où le soleil ou les néons auront moins d'importance et reconnecter la wiimote.



Problème de l'autonomie, de la recharge et de la connexion de la wiimote

Comment faire pour recharger la wiimote sans la bouger ?

  • Problème de la connexion de la wiimote et de la pérennité de son emplacement : comment la connecter si elle est en hauteur ?
  • Si elle est en hauteur et qu'on a du mal à appuyer sur les boutons, on la bougera pendant l'appui et il faudra recalibrer.

Solution(s)



Problème de la position du vidéoprojecteur et de l'occupation d'espace générée

  • S'il est sur une table, il prend beaucoup plus qu'une place. Le (les) élève(s) placés devant auront à quitter leur place lorsque le vidéo projecteur sera en fonctionnement et on souhaite qu'il soit en fonctionnement le plus souvent possible).
  • Problème de la sécurité liée au vidéoprojecteur : stabilité et connectique (ne pas se prendre les pieds dans les câbles).
  • Problème du vidéo projecteur et de l'ombre portée.
  • Problème des risques d'éblouissement.
  • Problème lié à la mobilité du vidéo projecteur (si il n'y a qu'un vidéo projecteur pour l'école, au début, il vaut mieux s'arranger pour l'avoir pendant une période quinze jours pour s'approprier la technique).

Solution(s)

  • Penser à une projection en oblique à partir d'une étagère suspendue au plafond pour réduire l'ombre donc utilisation d'un vidéoprojecteur avec fonction keystone pour atténuer l'effet trapézoïdal de l'image. Si le projecteur n'est pas encore acheté, choisir une focale très courte.



Problèmes compatibilité Puppy/Toutou/ASRI

  • Problème spécifique à GNU/Linux et de la non reconnaissance du double affichage sur les portables (xorg.conf). Ne pas hésiter à poser des questions sur les sites constructeurs ou GNU/Linux sur ce sujet.
  • Problème lié à la marque du vidéo projecteur. Par exemple avec le même fichier xorg un video projecteur va fonctionner alors qu'un autre ne fonctionnera pas.
  • Problème lié à javawhiteboard qui impose d'utiliser Xorg (Xvesa n'est pas accepté).



Divers

  • Problème de la facilité de vol...
  • Problème des logiciels propriétaires en mode tbi : bien que gratuit et compatible Toutou Linux, Interwrite n'est pas libre... donc pas intégrable à la distribution)
  • Réfléchir à la position de l'écran ou tableau dans la classe surtout avec des classes à plusieurs niveaux avec plusieurs tableaux...
  • Problème lié à la surface de l'écran ou tableau existant : Il faut éviter le « point chaud » donc le vénilia brillant est à proscrire; utiliser plutôt du blanc mat ou du papier à peindre .
  • Problème lié à la fixité du tableau (il doit être immobile même quand on appuie dessus) .



Quelques illustrations piochées sur Internet

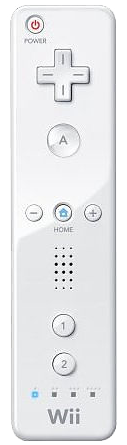

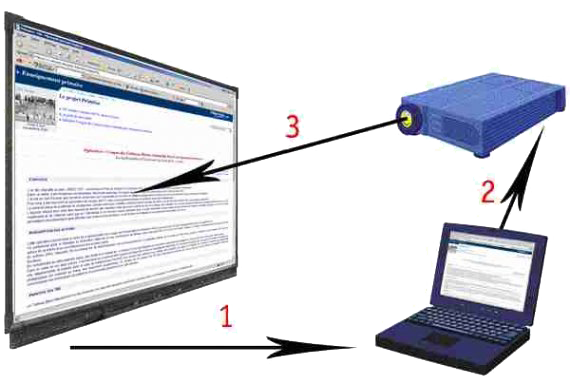

wiimote_001.png      schema_tbi_001.png

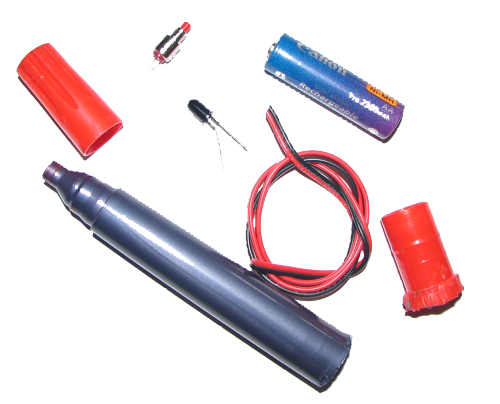

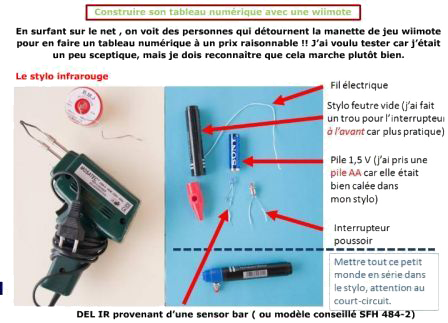

stylet_001.png    stylet_002.png



Une présentation en vidéo ?


Version ASRI Edu 2.1a
Objectif(s) - calibrer la wiimote à l'aide du logiciel WiimoteWhiteboard
- utiliser le stylet pour contrôler une application (Muescore)
Auteur Alain B.
Date de mise en ligne novembre 2010
Lien vers la vidéo http://www.youtube.com/watch?v=-4PGY3lcpiw




Version ASRI Edu 1.1
Objectif(s) - positionner et calibrer le vidéo projecteur et la (les) Wiimote(s)
- utiliser le stylet pour contrôler vos logiciels (Gcompris, navigateur Internet, Pylote)
- fusionner et multiplier les possibilités avec des logiciels destinés au TBI (Pylote, Interwrite, etc.)
Auteur Alain B.
Date de mise en ligne juin 2010
Lien vers la vidéo http://www.youtube.com/watch?v=UbAoK8T6G-4




Version ASRI Édu 1.1
Objectif(s) Comment avoir un tnwii dans votre classe ?
- le matériel nécessaire (la distribution ludo-éducative+ 1 ordinateur avec connexion bluetooth + 1 Wiimote + 1 vidéo projecteur + 1 stylet)
- le positionnement et le calibrage du vidéo projecteur et de la Wiimote (logiciel WiimoteWhiteboard)
Auteur Alain B.
Date de mise en ligne avril 2010
Lien vers la vidéo http://www.youtube.com/watch?v=SpWrVG3yQbs



Des liens pour aller plus loin



En savoir plus ?

Pour obtenir d'autres informations sur les projets TBI, vous pouvez consulter le forum : rubrique "Projets innovants TBI, tnwii, & Co."
